Тепловые пушки с терморегулятором ТПР 1.5/3, 4 и 6 кВт представляют собой корпус, внутри которого расположены ТЭНы (ТЭН - 200В10/2,0 О 220).
Пушка оснащена датчиком аварийного отключения и регулятором температуры, который поддерживает заданную температуру окружающего воздуха в обогреваемом помещение автоматически.
В качестве вентиляционного узла используется узел немецкой фирмы EBM.
Технические характеристики тепловых пушек ТПР-1.5/3, ТПР-4 и ТПР-6 .
|
Номинальная мощность, кВт
|
1,5/3,0
|
4
|
6
|
|
Номинальное напряжение, В
|
220
|
|
Производительность, м³/час
|
310
|
400
|
820
|
|
Диаметр вентилятора, мм
|
172
|
200
|
230
|
|
Средняя разность температур на входе и выходе при 20°С
|
10/20
|
25
|
25
|
|
Количество ТЭН
|
2
|
|
Переключение мощности
|
1,5/3,0
|
нет
|
|
Габаритные размеры, мм
|
320х300х320
|
320х380х440
|
|
Масса, кГ не более
|
5,5
|
8
|
8,5
|

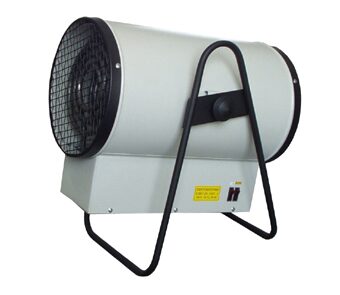

Тепловые пушки ТП-4,5/9, 6/12, 15, 18 и 21 кВт состоят из корпуса с основанием на котором установлены электродвигатель с вентилятором и блок ТЭН в обечайке.
Выводы ТЭН выходят в нижнюю часть корпуса, где также расположена пусковая и регулирующая (при необходимости) аппаратура и выключатели ВК1, ВК2(и ВК3 для ТП-6/12).
ТП работает следующим образом: при включении выключателя ВК1 включается вентилятор. В этом положении пушка может работать как вентилятор. При включении выключателя ВК2 включается группа ТЭН. При отключении выключателя ВК1 (вентилятор) не может включаться группа ТЭН.
Пушки оснащены датчиком аварийного отключения.
Технические характеристики тепловых пушек ТП-4,5/9, 6/12, ТП-15, ТП-18 и ТП-21.
|
Номинальная мощность, кВт
|
4,5 / 9
|
6 /12
|
15
|
18
|
21
|
|
Номинальное напряжение, В
|
380
|
|
Производительность, м³/час
|
1000
|
1700
|
|
Средняя разность температур на входе и выходе при 20°С
|
20/30
|
20 / 40
|
35
|
40
|
45
|
|
Количество ТЭН
|
6
|
|
Переключение мощности
|
4,5 / 9
|
6.0 / 12.0
|
нет
|
|
Габаритные размеры, мм
|
410х430х320
|
590х540х400
|
|
Масса, кГ не более
|
15,1
|
15,1
|
21
|
Тепловые пушки ТП - 25, 40 и 60 кВт представляют собой корпус в виде трубы, внутри которой размещены трубчатые электронагреватели (ТЭН) и вентилятор. Выводы ТЭН соединены в группы и выведены на клеммную колодку пульта управления(ПУ). Туда же выведены провода электродвигателя вентилятора.
Корпус ТП устанавливается на подставке из труб и закрепляется двумя винтами. Угол наклона корпуса может регулироваться и фиксируется в подставке специальным винтом.
| Технические характеристики тепловых пушек ТП-25, ТП-40 и ТП-60. |
|
Номинальная мощность, кВт
|
25
|
40
|
60
|
|
Номинальное напряжение, В
|
380
|
|
Производительность, м³/час
|
1380
|
2300
|
|
Средняя разность температур на входе и выходе при 20°С
|
55
|
85
|
80
|
|
Количество ТЭН
|
9
|
15
|
|
Габаритные размеры, мм
|
555х835х710
|
555х835х910
|
700х895х1300
|
|
Масса, кГ не более
|
27
|
45
|
60
|
|
|
